在工業生產、市政供水、能源計量等各類場景中，管道流量測量是保障生產穩定、資源合理利用的核心環節。長期以來，傳統流量測量方式始終存在諸多難以突破的局限性，成為制約測量效率、精度與安全性的關鍵瓶頸。
傳統流量計的缺陷
傳統流量計多采用接觸式測量模式，需對原有管道進行切割、鉆孔改造，然后將測量元件直接嵌入管道內部，這不僅會破壞管道結構完整性，還極易引發介質泄漏、管道強度下降等安全隱患，嚴重時甚至需要停工停產完成安裝，給用戶造成不必要的經濟損失。且在后續的日常維護中需拆卸設備，流程繁瑣、耗時費力，后續運維成本居高不下。
為解決傳統測量的弊端，山東仁科推出了超聲波流量計。超聲波流量計憑借其非接觸、無損式的超聲波測量原理為用戶提供穩定可靠的流量監測解決方案。
超聲波流量計是什么
超聲波流量計是一種利用超聲波技術，從管道外部“非接觸測量”管道內部“流速、流量”的高精密儀器，使用過程中將超聲波換能器貼在管壁外側，不接觸流體，不切割管道，無需停產即可安裝，其應用解決了“傳統插入式流量計”安裝復雜、介質兼容性低、維護成本高的諸多難題，可專門用于對“腐蝕性強、衛生要求高、高溫、高壓、大口徑”等流體管道進行測量。
同時，搭配溫度傳感器還可對管道內部“流體傳遞的熱量”進行積分運算，為區域供熱、中央空調冷熱計量以及工業過程熱能管理提供可靠的熱量數據。
超聲波流量計不僅從根本上杜絕了因管道改造帶來的泄漏與強度風險，其安裝與維護過程也極為簡便，安裝時無需停工，日常僅需對傳感器進行定期檢查。
超聲波流量計已成功解決傳統測量中的痛點，為各行業提供了一種高效、安全且可靠的流量監測新方法。
超聲波流量計——結構組成

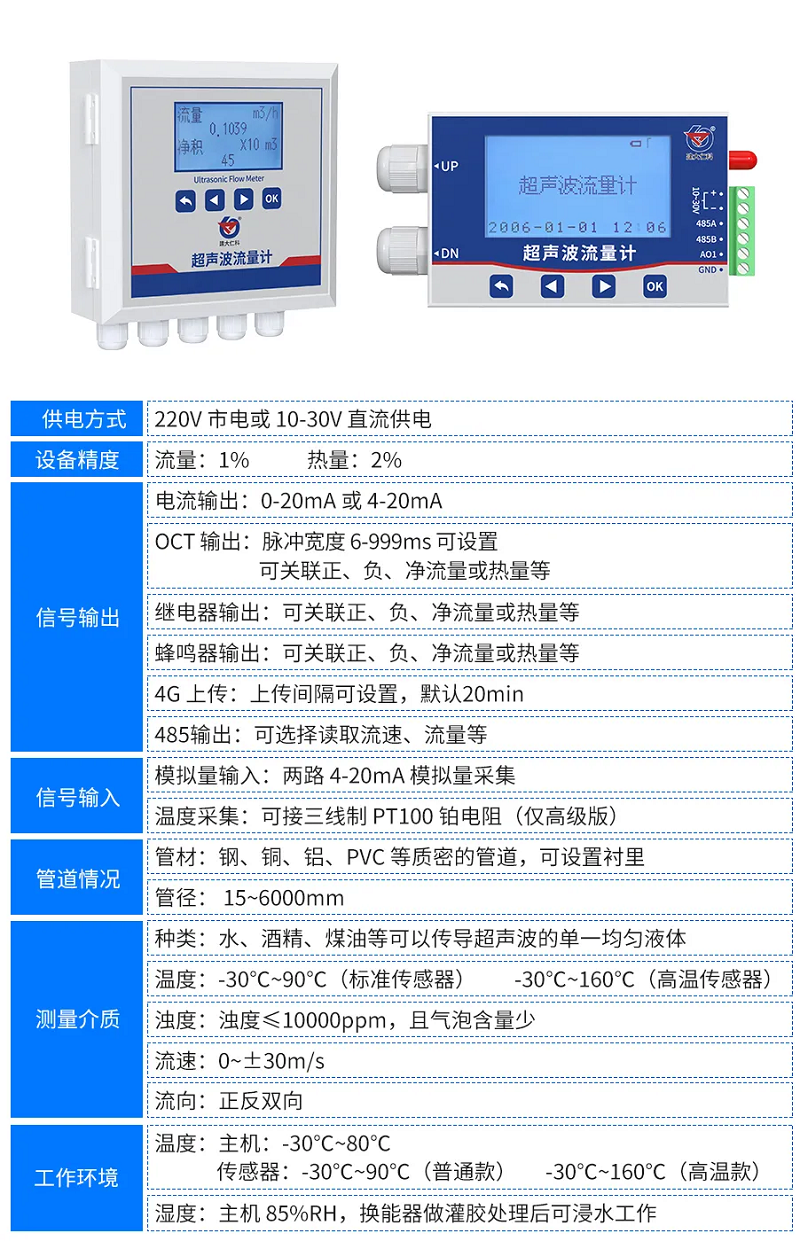

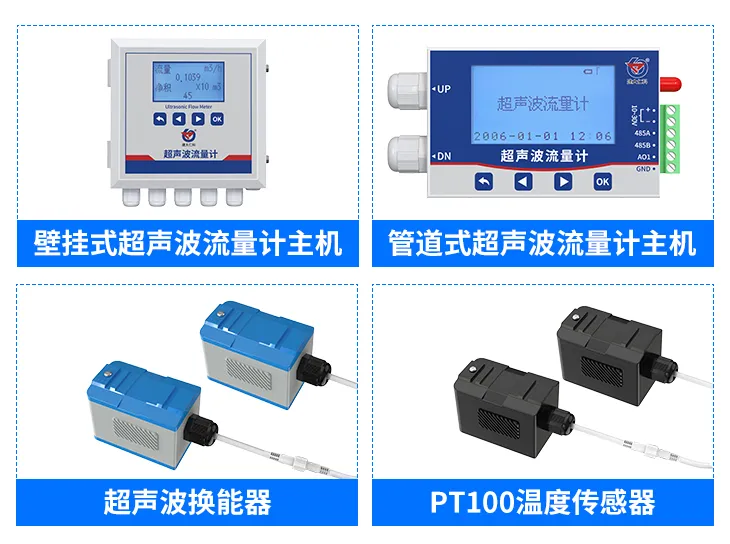

超聲波流量計主要由主機（壁掛式、管道式）、超聲波換能器以及PT100溫度傳感器三大部分構成，整套設備結構緊湊、配置可靠，能滿足工業流體流量與溫度的同步測量需求。
1超聲波流量計主機
超聲波流量計主機負責接收超聲波換能器采集的信號，可通過內部算法計算流體流速、流量；還可以實時處理 PT100 溫度傳感器傳回的溫度數據，同時承擔著顯示測量數值、輸出信號及參數設置等功能。
為滿足不同的現場使用需求，山東仁科推出了壁掛式與管道式兩種超聲波流量計主機，用戶可根據現場工況靈活選擇。
操作便捷，多方式操控更省心
高清屏顯，狀態一目了然

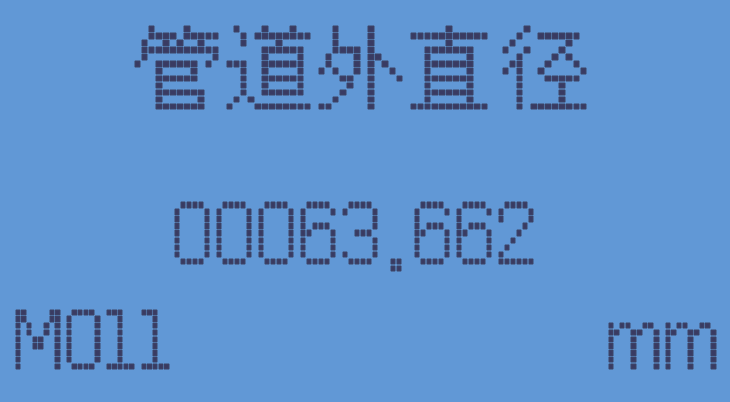

超聲波流量計主機配備顯示屏，能夠實時顯示所采集到的各類相關數據，用戶無需借助任何額外設備，通過顯示屏就能直觀、清晰地掌握當前管道內介質的流量情況。同時用戶也能實時查看設備自身的運行狀態，及時了解設備是否正常工作，避免了繁瑣的輔助查看流程。
本地按鍵，參數修改簡單
用戶可通過設備自身的按鍵直接修改各類設備參數，無需拆卸設備，操作流程簡單易懂，即便沒有專業的操作經驗也能順利完成參數修改工作，大幅提升了設備的使用便捷性，降低了操作門檻。

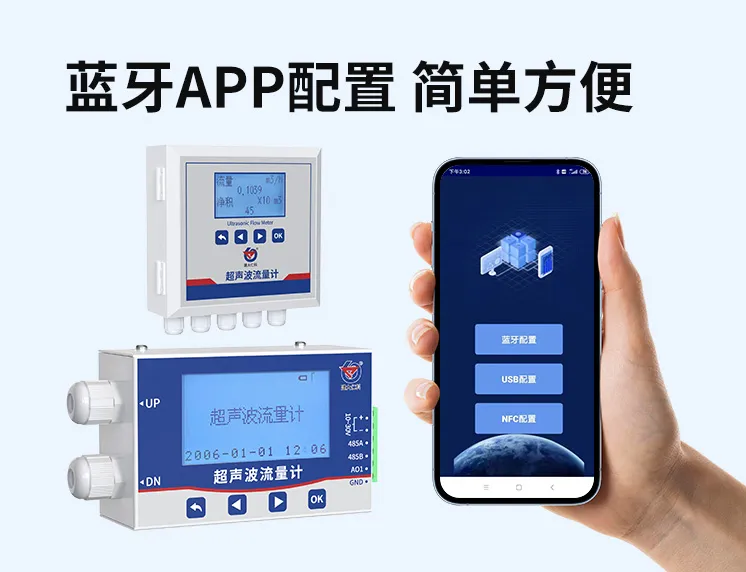

藍牙連接，提升操作效率
超聲波流量計主機支持藍牙配置參數，只需通過手機或其他支持藍牙功能的移動設備，與流量計主機建立藍牙連接，即可對設備參數進行配置和修改。藍牙配置參數的功能尤其適用于設備安裝位置特殊、操作人員不便近距離接觸的場景。同時，藍牙連接穩定，能快速完成設置并生效，提升了操作效率，為流量監測工作提供了更高效、便捷的支持。
支持多種輸出方式
超聲波流量計主機配備多樣、實用的現場數據輸出接口，包含模擬量輸出、OCT脈沖輸出、RS485 通信輸出、繼電器輸出、蜂鳴器輸出和4G無線輸出方式。在實時采集原始數據后，主機會通過不同接口以對應形式向外傳輸數據信息，多種輸出方式可靈活匹配不同現場的采集設備、布線環境和使用需求，用戶不用再單獨搭配轉換裝置就能直接、穩定地獲取和傳輸流量計量數據，降低了現場安裝與系統對接的復雜度。
主機可將采集到的流量數據通過4G網絡上傳至環境監控云平臺，用戶通過手機或電腦即可遠程實現數據的實時查看、歷史調閱與智能化管理。

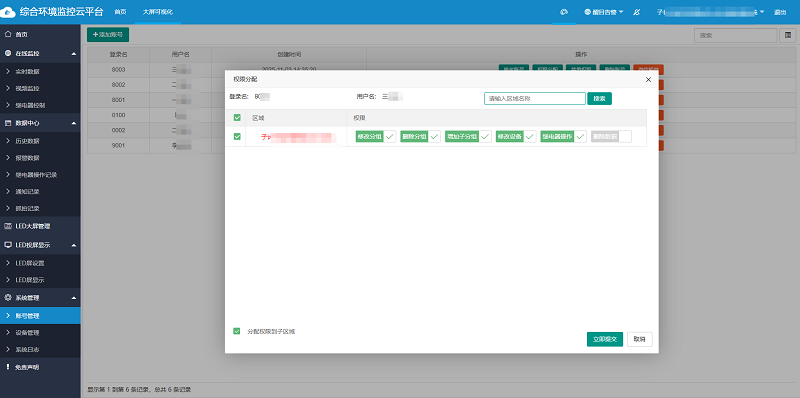

環境監控云平臺

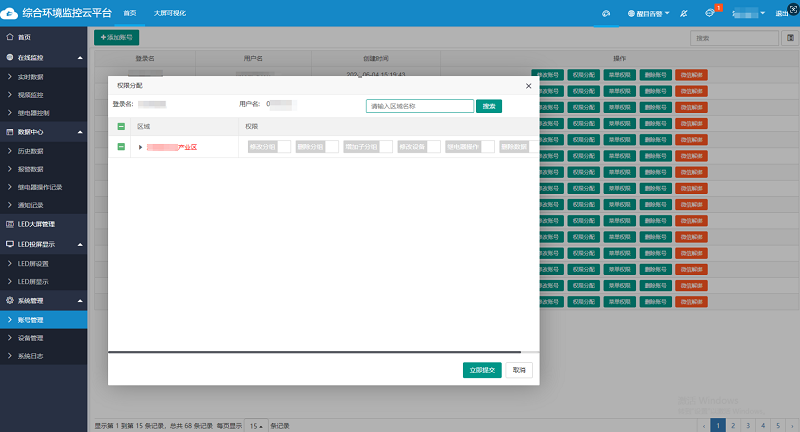

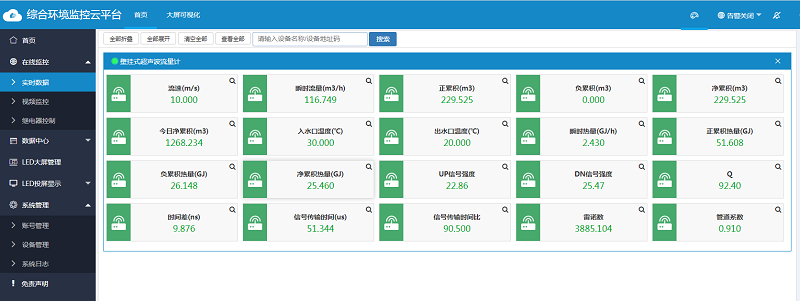

用戶可憑借專屬賬號在手機/電腦免費登錄環境監控云平臺。平臺功能全面，涵蓋數據實時監測查看、歷史數據查詢與導出、異常情況智能預警、點位電子地圖展示、設備智能遠程控制、監測數據共享、大屏可視化展示等能力，能夠幫助用戶高效實現流量監測數據的遠程實時查閱，以及對前端監測設備的統一遠程運維與管理。
2超聲波換能器
超聲波換能器是超聲波流量計的關鍵部件，主要負責發射與接收超聲波信號，可以把監測到的實時流速信息傳遞給超聲波主機，為流量計算提供原始數據。
測量性能優越
測量精度高
在實際的管道流量測量過程中，設備的管道流量測量精度可穩定達到1%，能夠準確地反映出管道內液體的實際流量情況，有效減少測量誤差帶來的各類影響，為用戶提供可靠的測量數據。
多要素綜合監測

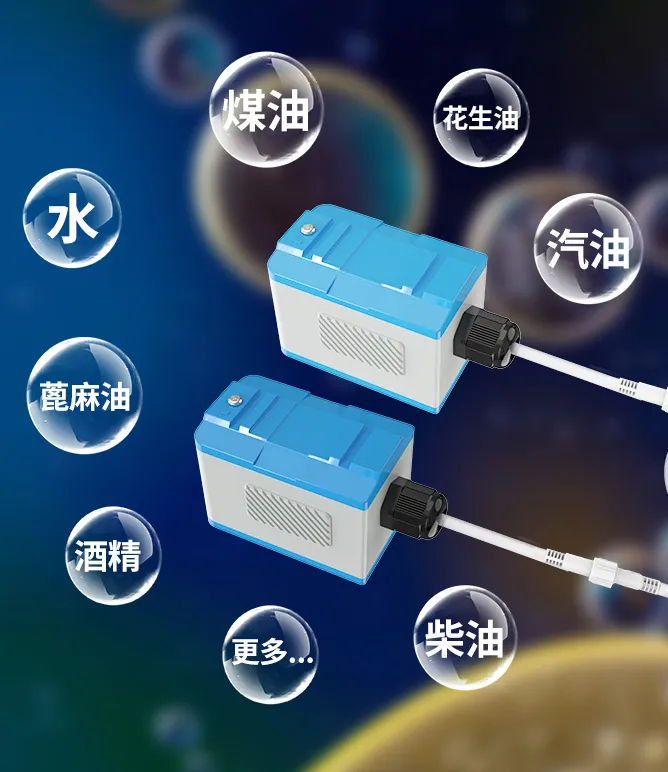

超聲波換能器可監測多種測量要素。其核心監測功能是對可傳導超聲波的單一均勻液體進行流量監測。它所涵蓋的可監測液體類型較為廣泛，包括水、煤油、汽油、柴油、蓖麻油、花生油、酒精等液體，只要被測液體具備傳導超聲波的基本特性，并且處于單一、均勻的狀態，超聲波流量計就能實現穩定且有效的流量監測。
適配性強，兼容多種使用場景
超聲波換能器依靠超聲波穿透管道壁傳播，而管道材質、內壁襯里及管徑大小均會對超聲波傳播產生不同影響，進而影響測量結果的準確性。管道適配性，是其穩定發揮測量作用的關鍵。
01適配多種管道材質

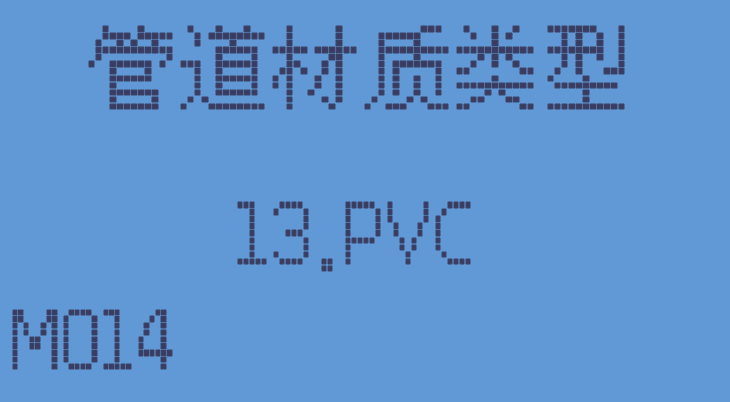

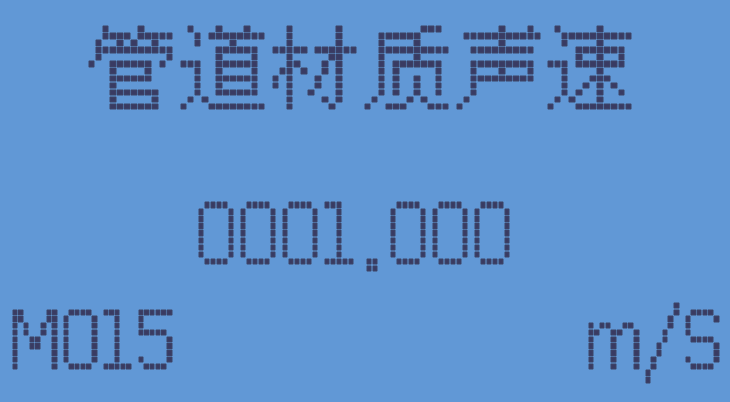

不同的管道材質會對超聲波測量的結果產生不同的影響，超聲波流量計可適配多種材質的管道，常見的金屬材質管道如鋼、銅、鋁等，均能與該設備良好適配，除了金屬管道，PVC、玻璃等非金屬材質的管道，超聲波流量計也能適配。
02適配不同管道襯里

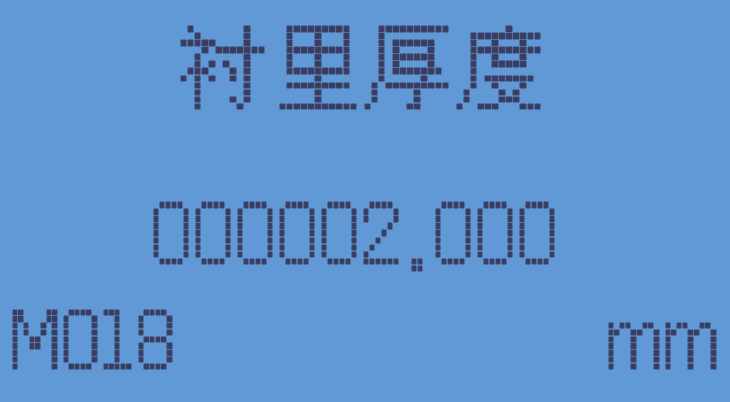

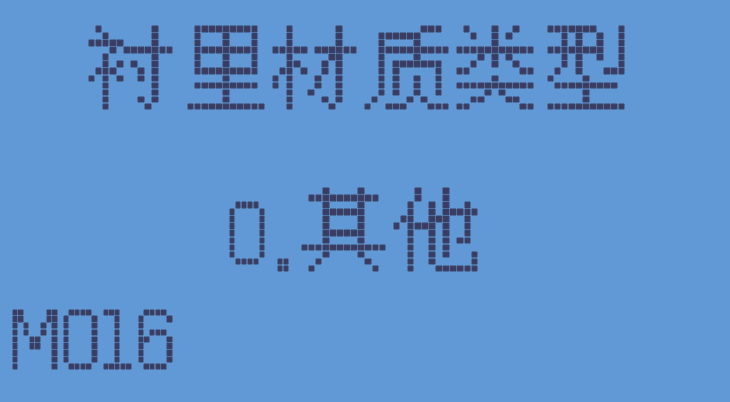

管道襯里是為保護管道內壁設置的防護層，不同類型的襯里也會對超聲波的傳播產生一定影響，因此，超聲波流量計設置了襯里類型調節功能，用戶可根據管道實際的襯里材質，在設備上進行對應設置，保證測量結果的準確性。
03適配15mm-6000mm管徑

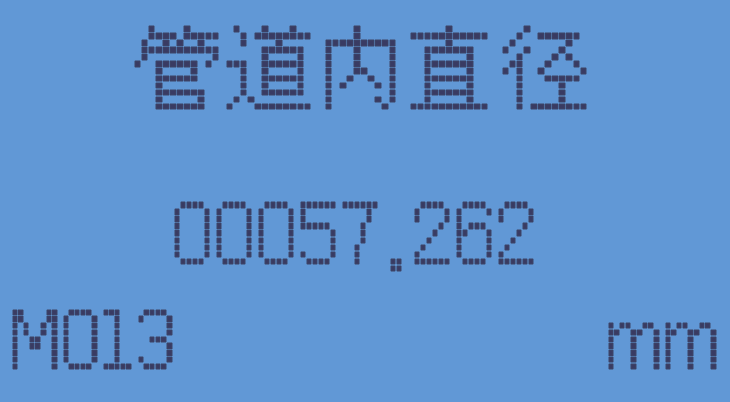

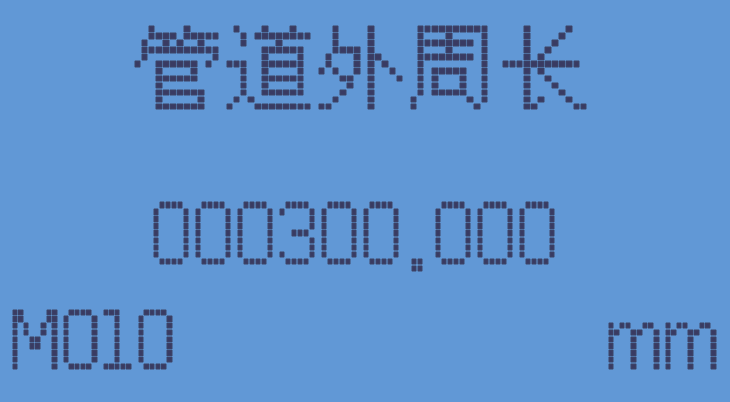

在管道管徑適配方面，超聲波流量計的適配范圍十分廣泛，能夠覆蓋從15mm到6000mm之間的多種管徑管道。無論是小型民用管道、工業生產中的中型管道，還是大型市政、水利工程中的大管徑管道，超聲波流量計都能通過調整探頭安裝位置和測量參數滿足不同的測量需求，適配性強且操作便捷。
小貼士
超聲波換能器在完成灌裝密封工藝后達到IP68高防護等級，可安裝在儀表井、高濕度、地下等嚴苛環境中，不受水汽、粉塵、浸泡等外界條件影響，有效避免環境侵蝕導致的設備故障，為長期監測提供保障。
3 PT100溫度傳感器
超聲波流量計能夠實現熱量監測功能正是依靠PT100溫度傳感器來完成熱量計算。

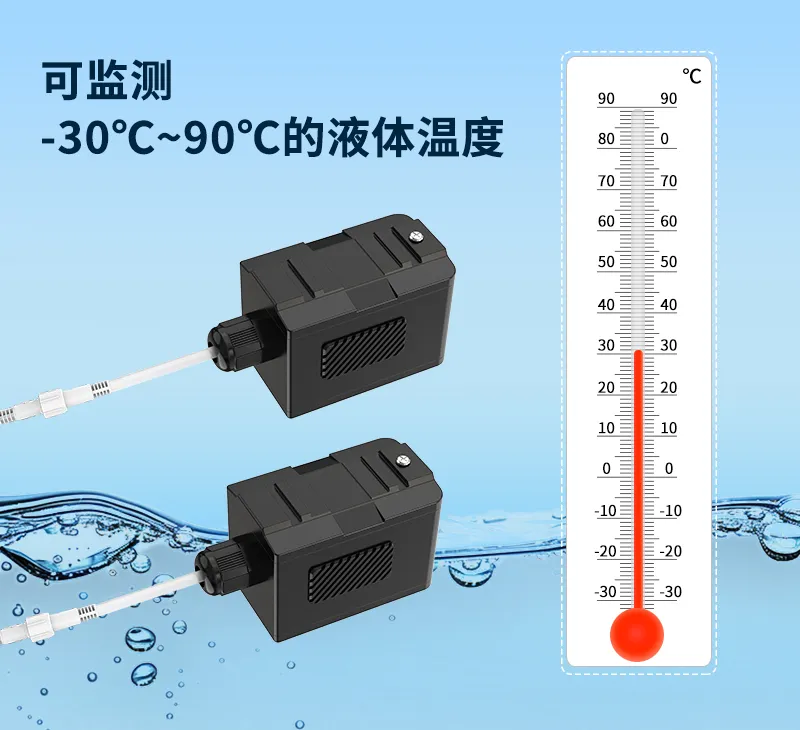

依據“熱力學公式”，利用測定的“體積流量、供回水溫差”等數據，結合流體的密度、比熱容等特性，設備可對管道內部“流體傳遞的熱量”進行積分運算，為區域供熱、中央空調冷熱計量以及工業過程熱能管理提供可靠的熱量數據，實現流量與熱量一體化監測。針對高溫工況需求，還有高溫款可供選擇，能夠監測-30℃~160℃的液體溫度，進一步提升了設備的實用性。
PT100溫度傳感器和超聲波換能器組合使用可一站式滿足用戶在流量和熱量兩方面的監測需求，無需額外配備其他監測設備，大幅降低了用戶的使用成本和設備安裝難度。
安裝指南
超聲波流量計采用外夾式探頭設計，進行安裝時只需要將超聲波換能器粘貼到管道表面指定位置便能完成對各種液體的流量測量，步驟簡單易懂，單人即可完成操作。
換能器安裝按“選方法→輸參數→處理表面→安裝→固定→檢查”的步驟進行。
01安裝點怎么選

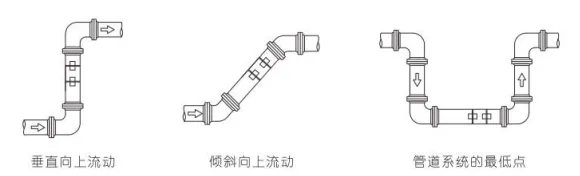

安裝點需選擇滿管、無明顯振動、無結垢的位置，遠離泵出口和半開閥門，流體溫度符合超聲波換能器量程，遠離干擾源且主機單獨接隔離電源、做好接地，地下管道需預留儀表井。
02安裝方式介紹
在安裝時，主要采用V型安裝與Z型安裝，兩種安裝方式的區別在于探頭安裝位置和聲波傳播路徑，選擇時需結合管徑大小、管壁條件、流體清潔度等核心因素，科學選用才能確保測量穩定準確。
01管徑
DN15mm～DN200mm小口徑管道優先選V型安裝，其探頭貼于管道同一側，聲波V字形反彈、路徑短，安裝便捷且信號易捕捉，能滿足精度需求；DN200mm及以上大口徑管道可優先選擇Z型，避免V型聲波路徑過長、信號衰減的問題，Z型直線傳播損耗小，適配性更強。
02管壁與流體條件
厚壁、結垢、有內襯的管道，或含雜質、氣泡的流體，除小口徑潔凈管道外，均優先選Z型，其單程穿透管壁、抗干擾性強，可避免信號衰減。
03管材
輕型薄壁管材的中小管徑可選V型，重型厚壁管材優先選Z型。
03如何安裝換能器
V法安裝：

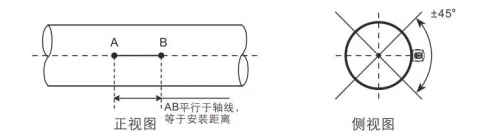

上下游換能器安裝點連線與管軸平行，且距離為主機顯示的安裝距離。如圖所示：A，B 為所需定位的安裝點。
Z法安裝：
①按照主機提供的安裝距離在管道同側先定位兩個安裝點 A、C，兩個安裝點的連線AC 與管軸平行。
②將下游換能器安裝點沿垂直于管軸方向延長管周長的一半，得到點B。
③檢查。用軟線從兩側測量 A 點到 B 點的距離，得到長度 AB1 和 AB2，如果 AB1=AB2，則說明 B 點定位準確，否則需再次定位 C、B 點。
04安裝點表面處理

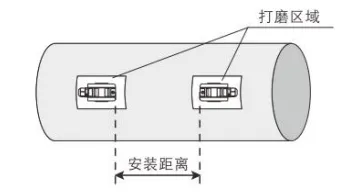

定位的安裝點需要除掉油漆、銹跡、防腐層，最好用打磨機打磨出金屬光澤，并擦去油污和灰塵。
05安裝固定換能器

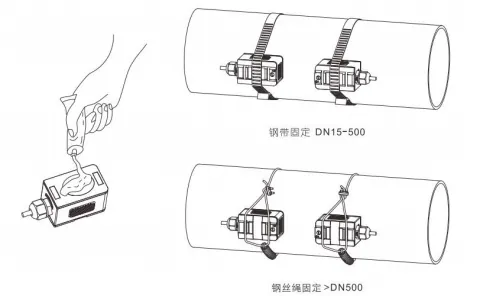

換能器安裝完成后，在換能器的發射面上，均勻涂抹 2~3mm 隨機附帶的耦合劑，然后按照安裝距離把換能器安裝在已經處理好的管道表面上，并用鋼帶或鋼絲繩固定。
END
超聲波流量計以無損測量的優勢，打破了傳統接觸式流量測量的諸多局限，憑借優越的測量性能、便捷的操作體驗、廣泛的適配能力及多樣的功能配置，成為各行業管道流量測量的重要設備。從工業生產到市政供水的流量管控，從能源監測到民用場景，超聲波流量計無需改造管道、無需停工安裝，既規避了泄漏、強度下降等安全隱患，又降低了安裝與運維成本，其多要素監測、靈活輸出、智能遠程管理等特性，全方位滿足了不同場景的測量需求。
